生物学研究的基础，就是对千差万别的生物种类进行形态分类描述。在这之中，生物绘图是最为直观、形象的记录方式。即使在数码影像技术高度普及的今天，也离不开生物绘图。它虽然略显抽象，但通过简洁的线条将生物鉴定最为重要的特征描绘出来，直观明了。

而在那个不知“二次元”为何物的时代，厦大海洋的老师竟手绘临摹完成一组超大版的海洋生物学“山海经”。

01

上世纪80年代，

海洋教师手绘海洋生物教学挂画

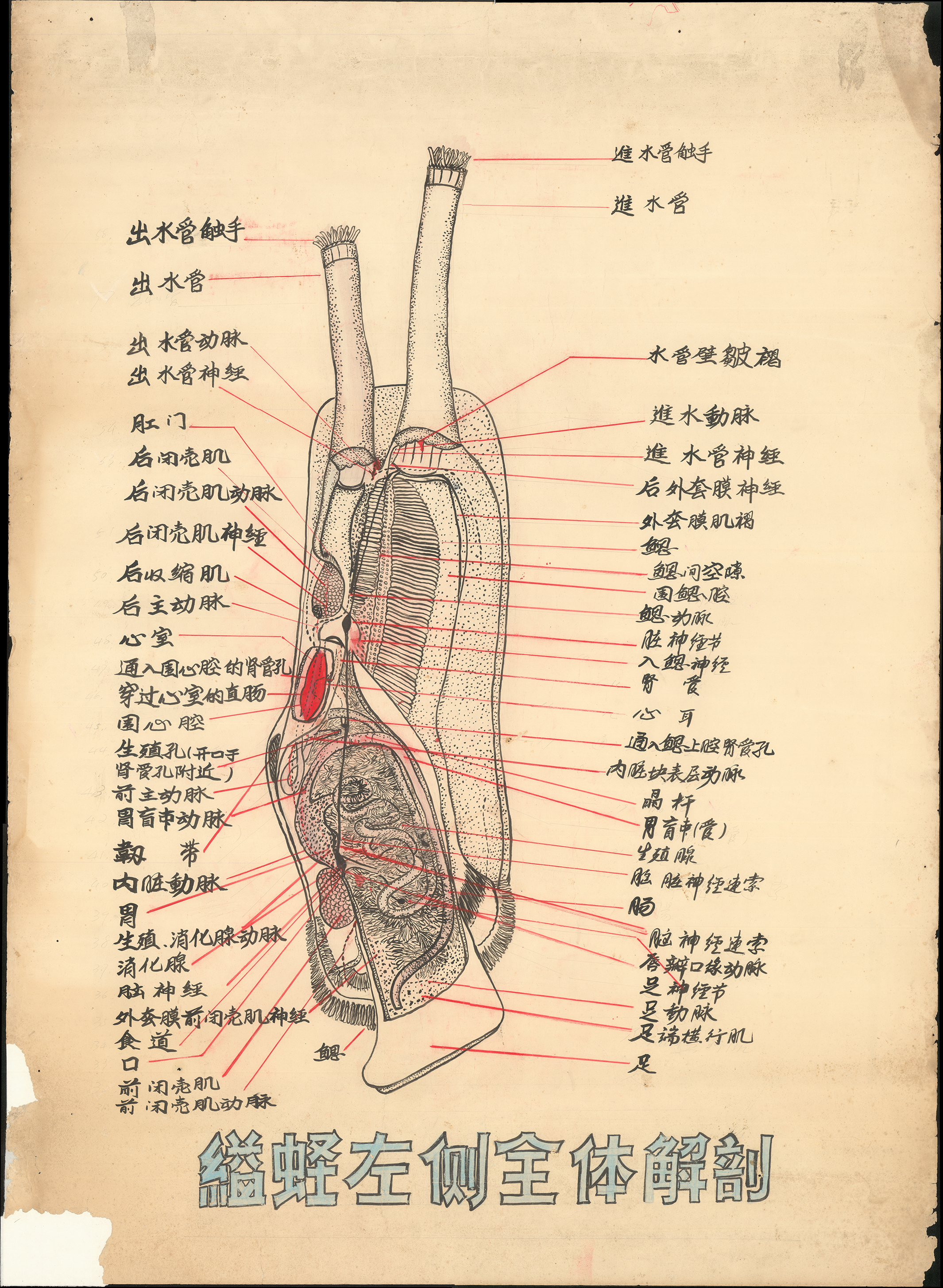

90余岁高龄的郑谋颂老师与修复后展示的生物挂画

上世纪80年代，在“言传身教”为主流的传统教学时期，板书是教师上课的主要方式。文字、示意图都可以通过粉笔呈现，同学们可以结合教材中的生物插画进行学习。

但在课堂教学中，老师们会被限制发挥：如果现场绘制，生物因其细节极为丰富、故绘图要求极为严谨，对美术功底也有相当要求，老师们难以在短时间内详尽描绘。这时候，大比例的生物教学挂图就可以发挥大作用。

但海洋生物学不同于医学、动物学、植物学。在那个只有极少数学校开设的年代，很多专业教材还停留在内部讲义阶段，更别提能有正式出版的海洋生物学挂图了。再加上缺乏放大投影设备，现场板书绘图费时费力、准确性也无法保障。

也是在这个时候，手绘的海洋生物教学挂画迎来了它的历史使命。

与正版《山海经》不同，这些手绘挂画更“馋它们的身子”——正剖面、侧剖面、仰视图、俯视图、胸鳍的N种形态、鲈鱼……千奇百怪的海洋生物，在老师们的笔下，被一一“解构”，成为了厦大海洋教育的重要辅助工具。

"差生文具多，

手绘大佬一把尺子。"

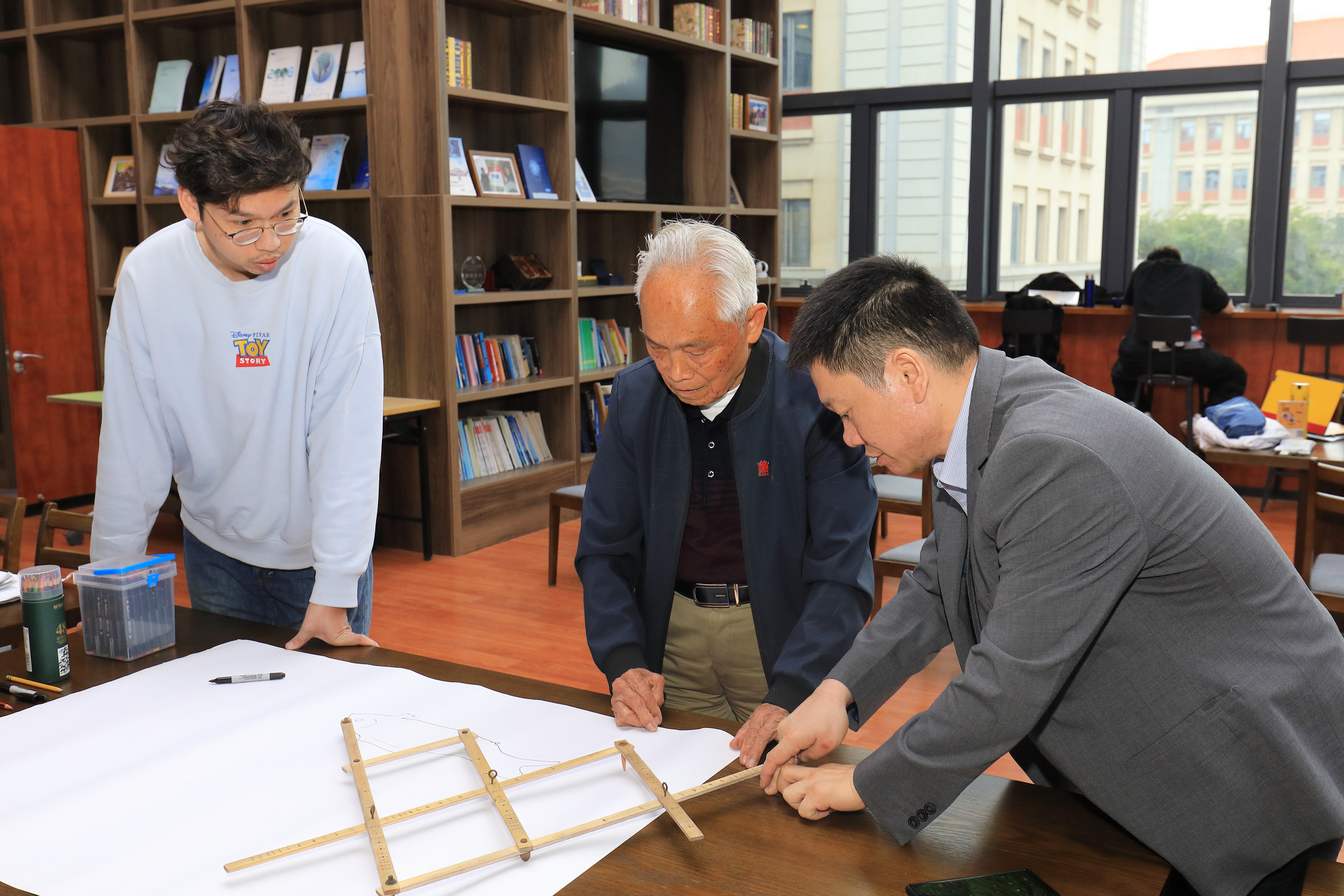

郑谋颂老师演示放大尺的使用方法

问：手绘放大挂画要几步？

大佬：摊开纸，拿出尺。

一把尺、一支笔、一张桌，再加一盏煤气灯，就是伏案工作一整天。

生物教学挂画和科学插画作为科研教学用具，在画像比例，图画内容（例如鱼的鳞片数目、鳍条数目）等方面均受到严格要求。为了精确绘制生物模式图和解剖学示意图，郑谋颂老师将放大尺用出了“108种方法”。

当10cm以内的教材插画被放大至最多20倍的挂画专用纸上，呈现在世人眼前的就是纤毫毕现、极致详细的生物教学用图。

老师们需要确定放大倍数，然后固定支点，并于放大尺两端安装铅笔——一端为临摹端，用以临摹原尺寸图画；另一端则是放大端，放大对应倍数。随后，用临摹端将教材上的插画临摹一遍，再将得到的放大版进行修饰、油墨绘制、标注文字说明。

一幅待修复的生物教学挂画

当这一幅幅崭新的挂图到专任教师的手上后，它的生命历程就将开始——在教研室、在教室、在实验室发挥着它的作用。

而随着90年代幻灯机、电脑投影普及，这些教学挂图也逐渐退出课堂，消失在历史的舞台上。

时至今日，这些古董级别的绘作，正面临着严峻的保存问题，唯一能“续命”的办法，就是通过现代高科技，对其进行修复和再储存。

02

挂画怎么修？

纸质到数字，还能再活500年！

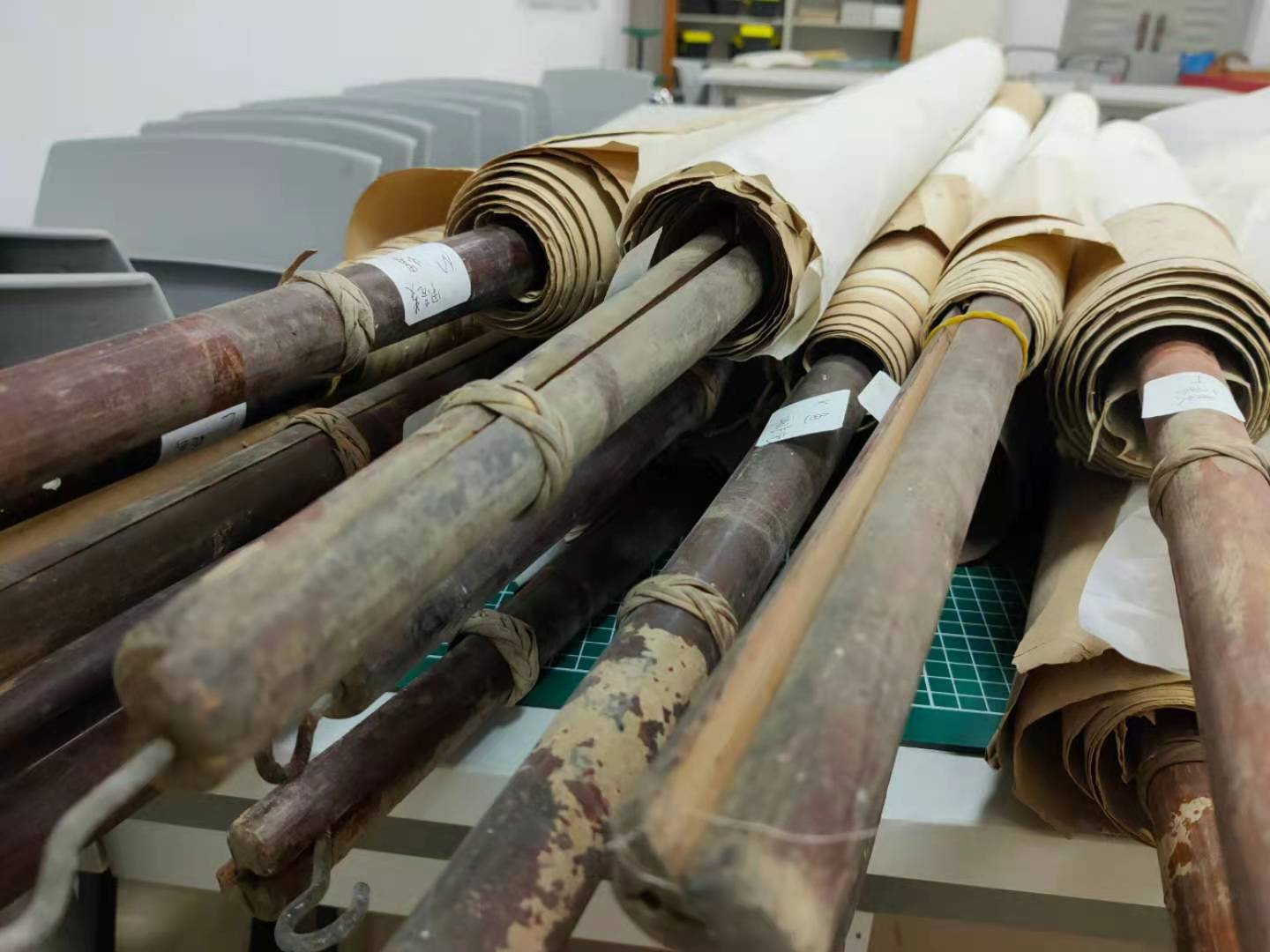

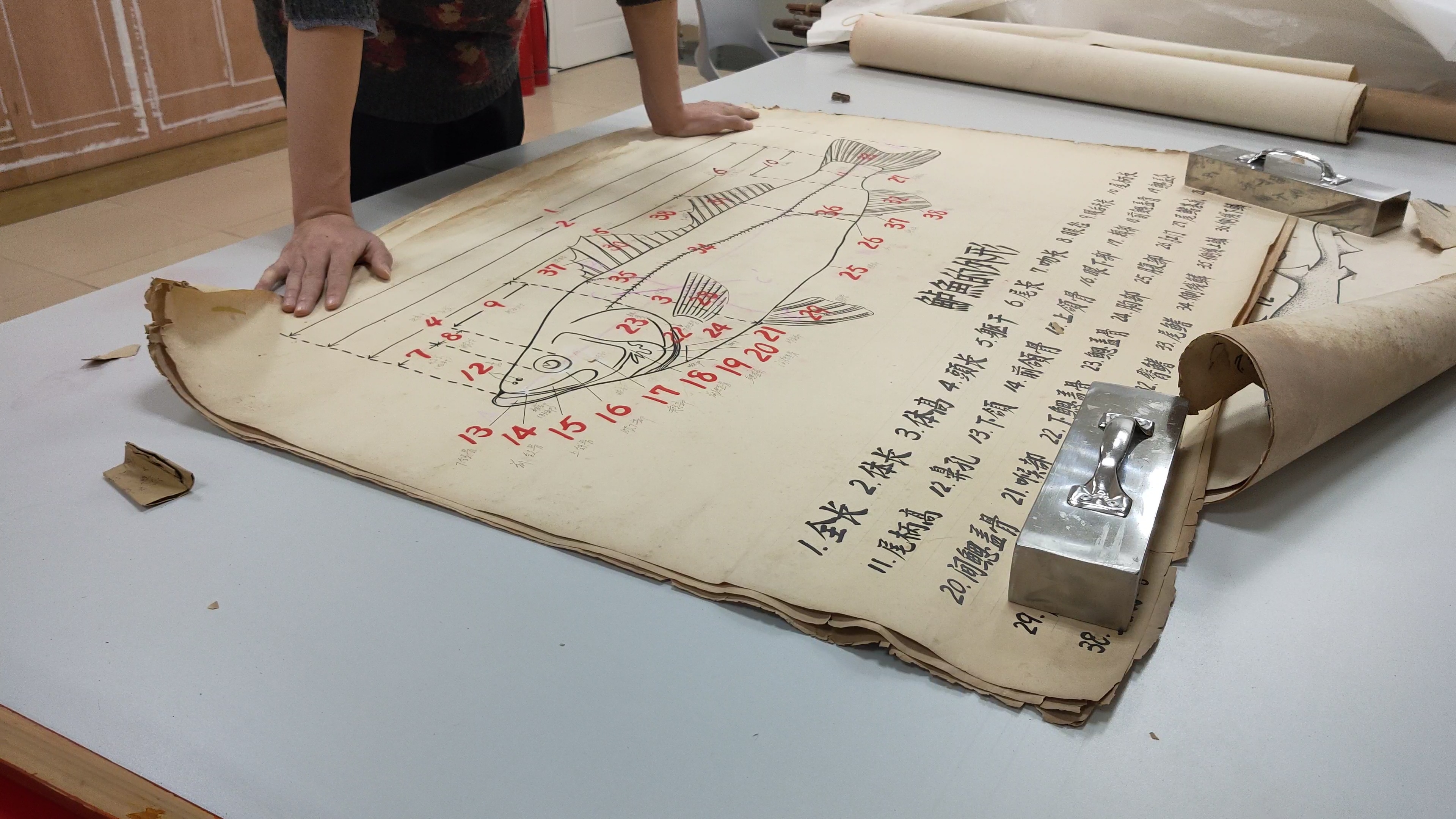

尘封于翔安校区库房多年的旧纸卷，被几层胶带和发黄的塑料纸将将包裹。而在思明校区图书馆的文献保护与修复工作室里，这些包裹被小心褪去，露出被氧化和腐蚀的纸张，边缘处甚至还有略微虫蛀的痕迹，就连固定挂画的木架也因为岁月而不再光滑。

挂画从库房中取出后进行分类

简单来说，挂画修复就三步：展平、修复、压平。

展平是将画卷进行润湿压实，消除其因为长期封存而出现的褶皱，为修复做准备；压平则是将修复部分与原部分进行紧密贴合，使修复后的视觉效果更好，不易看出厚度的明显区别，便于后续的保存和处理。

展平步骤

而最主要的修复过程可大有学问，也是最花时间和精力的环节。

1）前期准备：选纸与煮浆糊

修复之前，先对原用纸张进行“掌眼”。在资历老道的专业老师带领下，我们在工作室纸库中找到了相同工艺的纸张。

随后，利用专业仪器对纸张厚度进行测量，并根据厚度来决定修复所需的纸张层数。但与此同时，也出现了一个不容忽视的问题：由于空气氧化，挂画纸大多已发黄发黑，那么纸张颜色该如何把握呢？在这里，我们就可以通过染色的方式，根据经验，将新纸“做旧”。

另外，与所有纸质文物修复一样，除了准备纸之外，还需要准备粘合剂，以修复残缺的边角和一些纸张的开裂。

而粘合剂的来源也几乎是手作——俗称“煮浆糊”——用热水冲开低筋面粉，小火加热保温的沿同一方向不断搅拌。最终在同一个碗中见到两种形态的浆糊——略有胶质的液体态和像极了猪油的固态。前者可以直接用于修复，后者则大多用于稀释备用。

哦对，水与面粉的比例是一个只可意会不可言传的“秘方”哦！

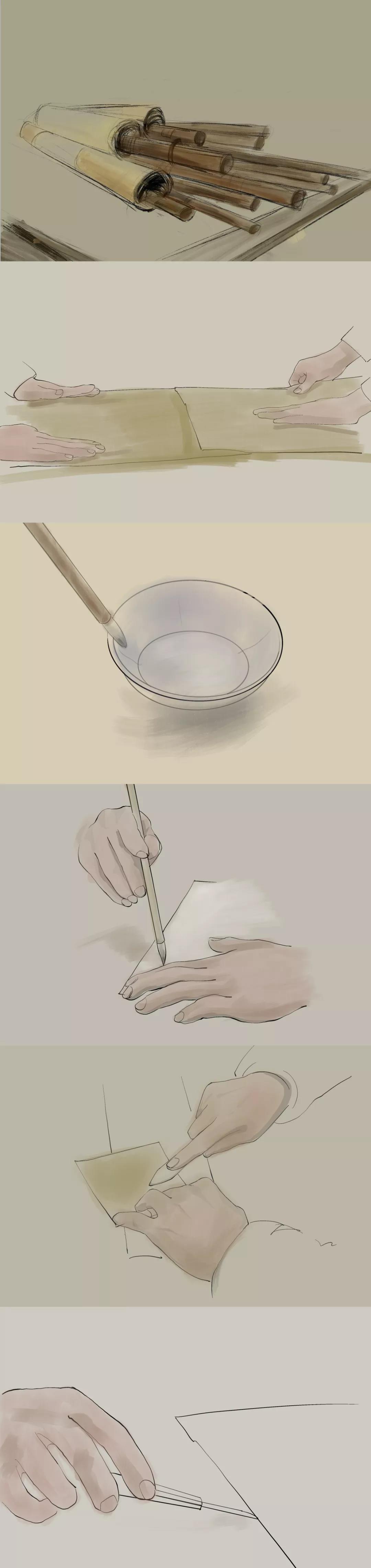

修复步骤演示

2）正式修复：完美主义者和强迫症“患者”的福音！

准备好纸张和糊糊，就可以正式“搞事情”啦！

修复挂画所用到的器材

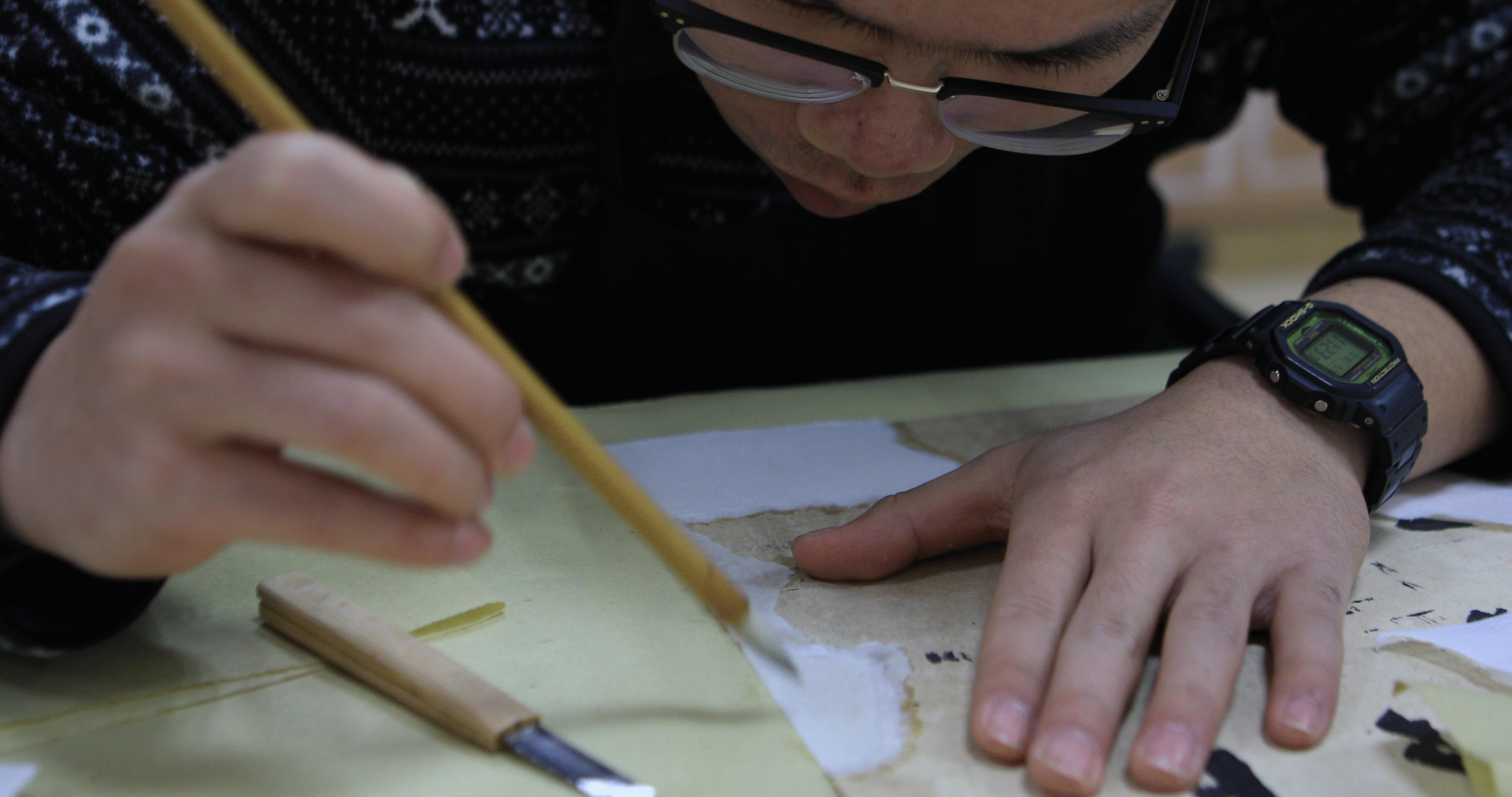

首先，将修复纸裁成适宜大小，对齐挂画边缘，用毛笔沾取浆糊，沿着破损的边缘上浆。上浆的手法也大有门路，在保证新纸黏连良好的前提下，最大程度减少浆的痕迹。浆越少，新旧纸的重叠部分就越小、越薄，观感就越不明显，修复效果就越好。

随后，将新纸贴合在旧挂画上，用特制骨板将上过浆的地方压实压紧，趁着新纸不注意尚未风干，用钝刃小刀剔除多余部分，重复三次，粘合三层，修复才算完成。

每幅挂画的修复内容大致如此，但要根据不同的破损程度，不同的边角和纸张状况进行完美修复，还是需要花上许多时间与精力。也因此，这项工作或许正是完美主义者和强迫症“患者”的福音！

修复过程

3）数字化处理：黑科技时代的数字挂画

经过压实后，挂画的修复算是完成了。但对于我们来说，“数字化探索”才是最终目的。

这一步需要计算机辅助。

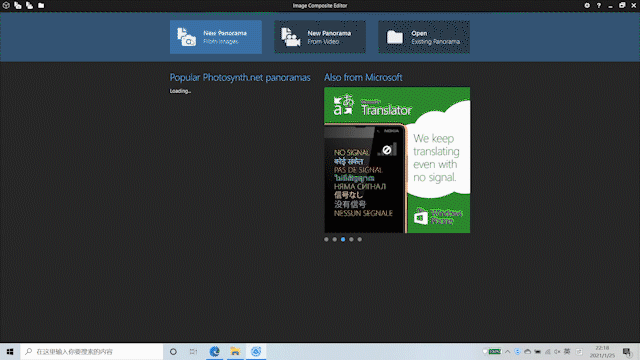

软件数字化过程

将修复后压实平整的挂画进行分批扫描，AI会将挂画自动整合。当然了，有时候人工智能会变成“人工智障”，这时候就需要我们自行处理合成后的图像，最终获得与完美的“数字版”挂画。

当现实绘作被转换成计算机中的“0、1”代码，这些难以保存的“老祖宗”将在数字载体中得以“永生”。

03

修复与拾忆

117幅生物教学挂画，从一堆被胶带和塑料纸“捆绑”的旧画卷，经过了两个校区的奔波，数个月的修复与数字化，时隔三十余年，终重见天日。

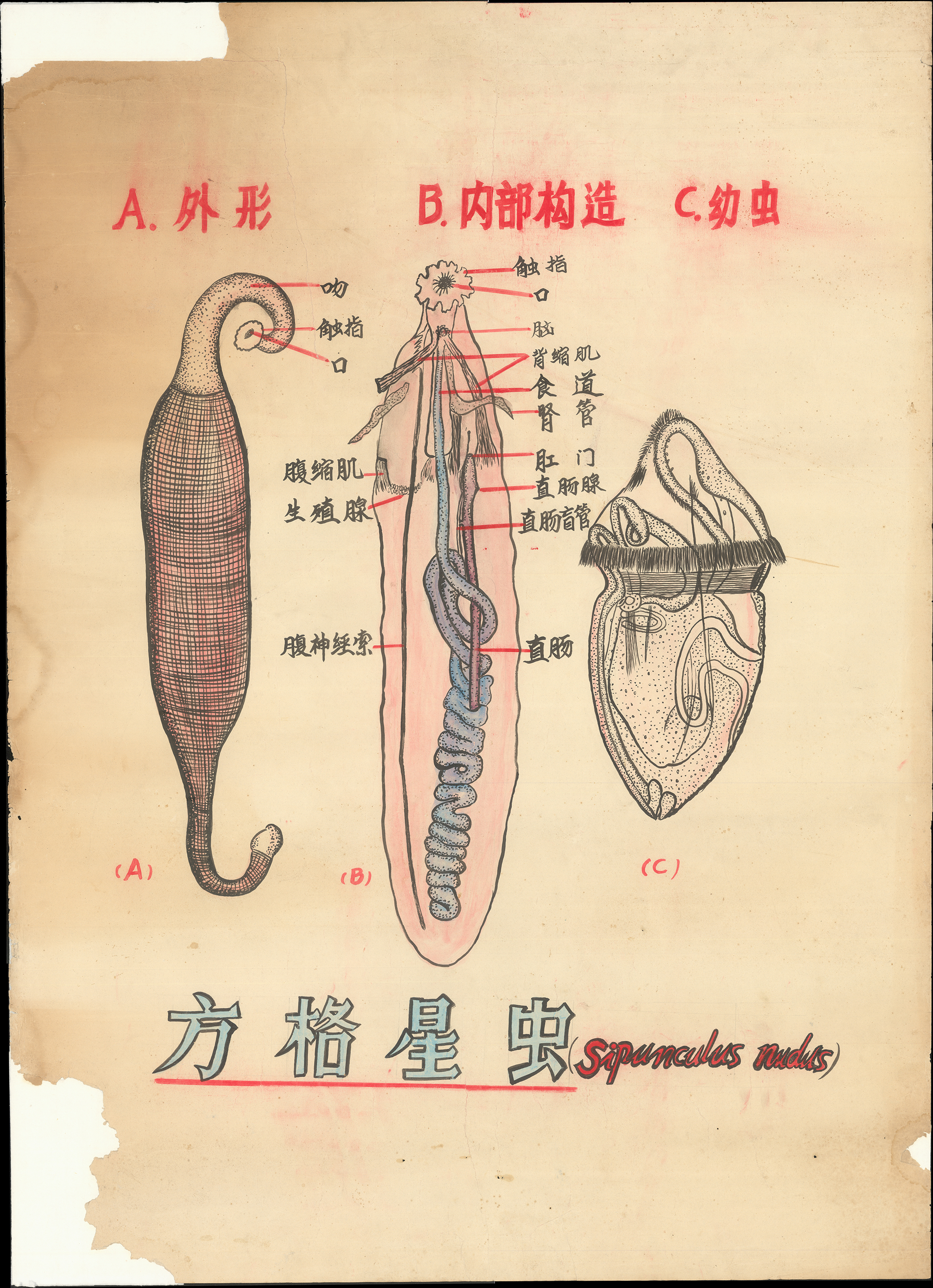

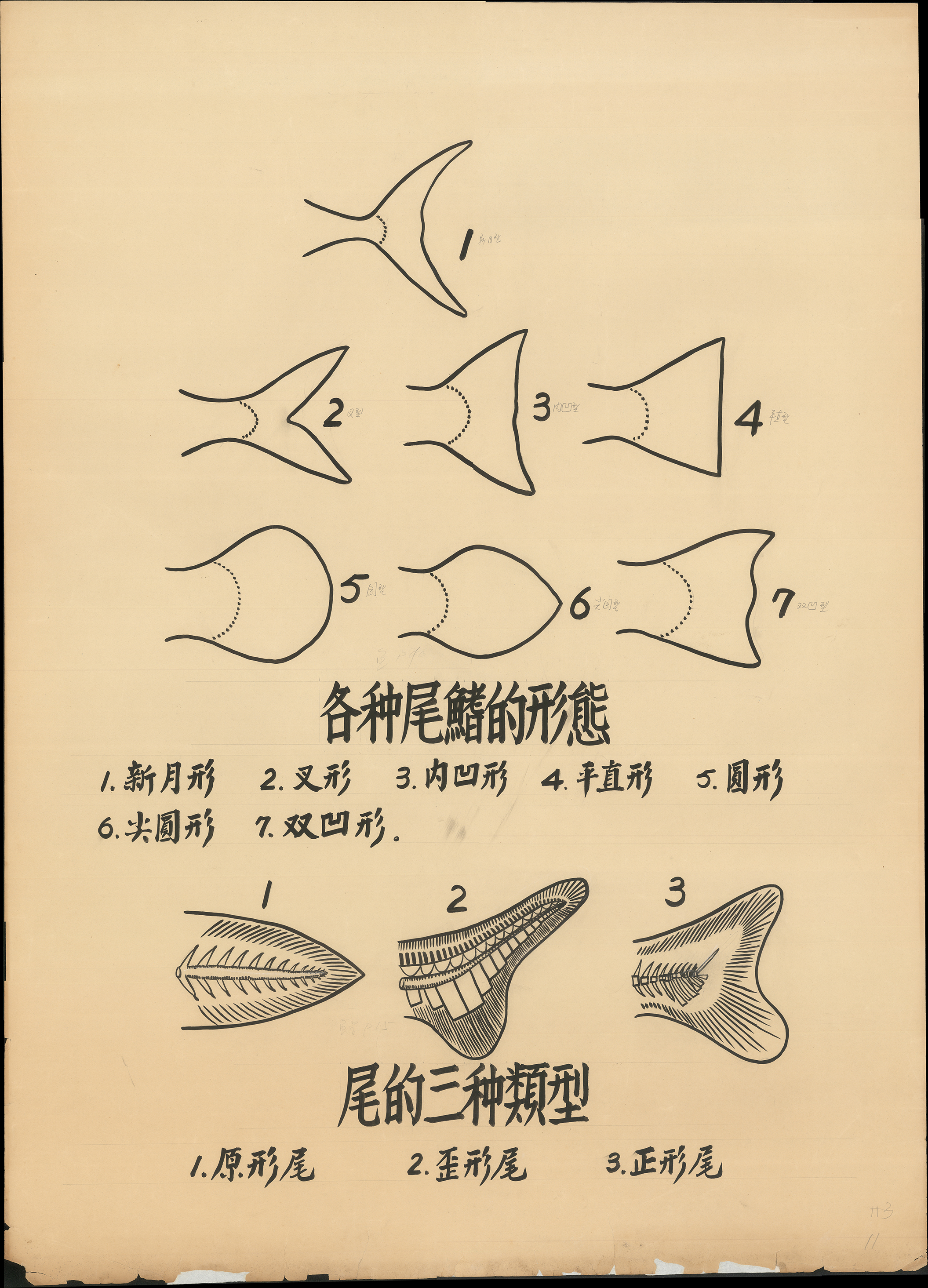

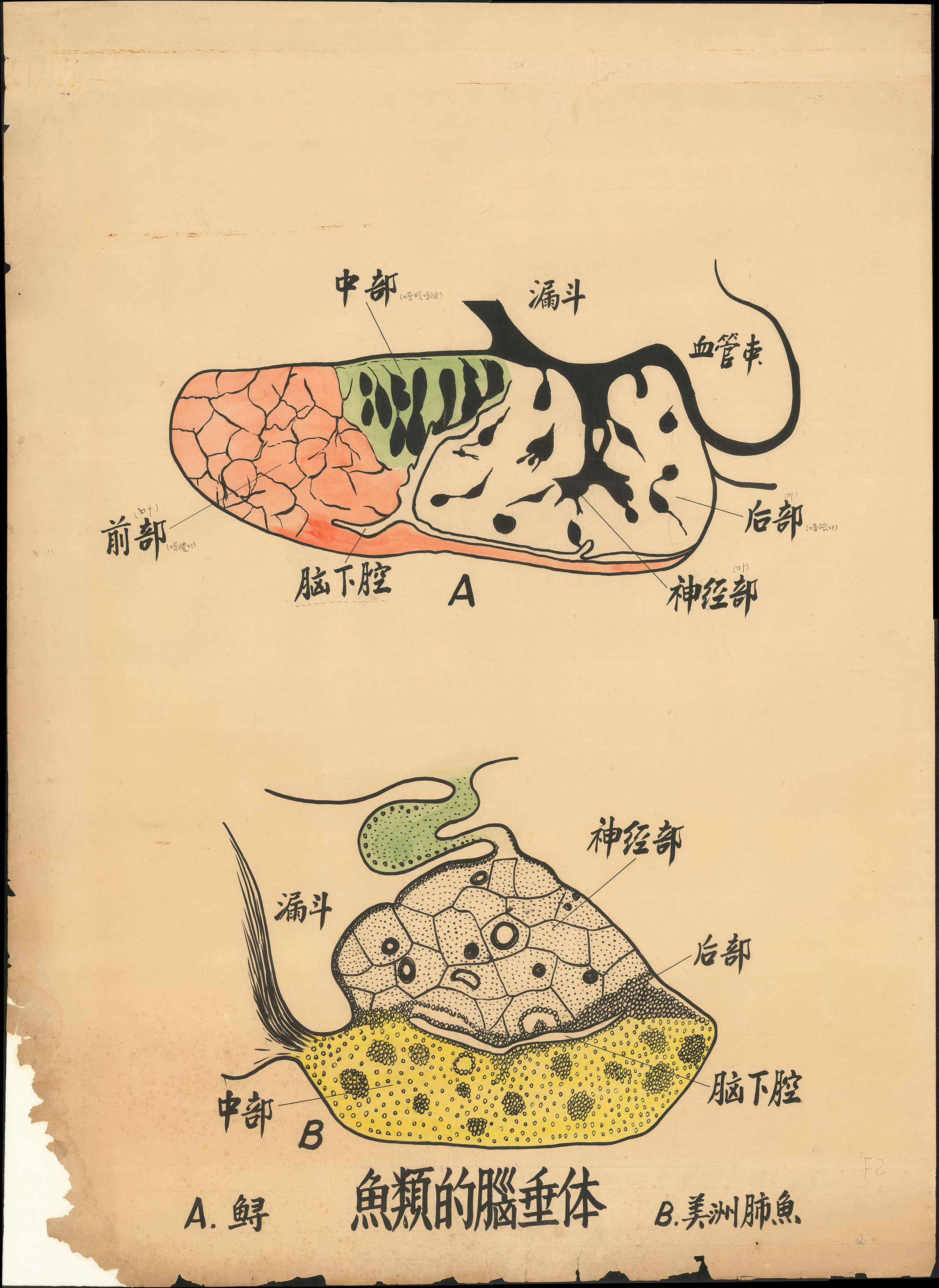

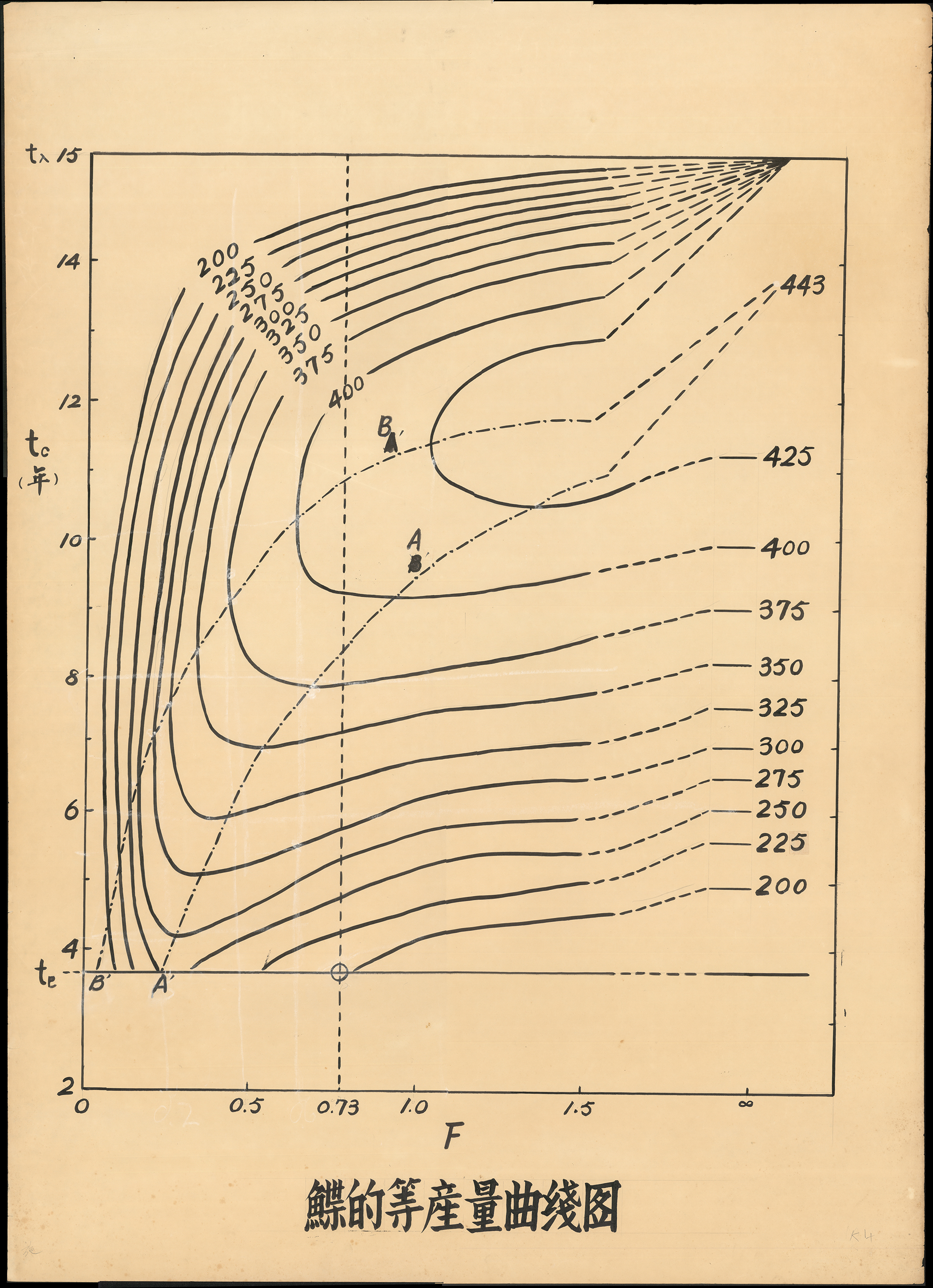

部分挂画作品

什么东西能承载记忆与历史？

从文字到图像，从图像到影像，一维、二维、三维空间的渐次呈现，为历史与记忆的记录提供了臻于完美的载体。

“一图胜千言，一图载千言”。

在这些浸透时光的挂画中，我们看到了“老海洋人”们醉心于此的画面，看到了那些被笔墨固定住的心血和梦想。那是厦大海洋科学数十年来的传承，也是中国海洋教育从懵懂到成熟的见证。

过去与现在的时间位移，在一层层剥离、修补中逐渐实现。在5123导航百年校庆之际，我们站在新旧百年的交汇点，回望厦大海洋科学的过去，也期盼着更长远且灿烂的未来。

注：本文中相关工作源于“海洋科技博物馆馆藏生物教学挂图数字化探索性整理”项目，该项目得到5123导航大学生创新创业训练计划项目（简称“大创”）的支持。
